Алюминиевое литьё и механическая обработка: как сделать правильный выбор?

Введение

В современном производстве литьё и механическая обработка являются двумя основными технологиями изготовления металлических деталей. Каждая из этих технологий имеет свои преимущества, ограничения и оптимальные области применения. Правильный выбор между литьём и механической обработкой может существенно повлиять на себестоимость, качество и сроки выпуска продукции. В этой статье мы подробно рассмотрим особенности литья и механической обработки, сравним их по ключевым параметрам и поможем вам определить, какой метод подходит для вашего проекта. Компания SUNLEAF (основана в 1992 году) имеет более чем 30-летний опыт как в литье, так и в механической обработке, что позволяет нам предлагать оптимальные решения для любых задач. Литьё и механическая обработка часто используются в паре, дополняя друг друга, и понимание этого сочетания открывает новые возможности для производства.

1. Что такое литьё?

Литьё – это технологический процесс изготовления деталей путём заливки расплавленного металла в форму, где он затвердевает и приобретает заданную конфигурацию. Это один из древнейших и наиболее универсальных методов производства, который относится к «равнопрофильным» или «формообразующим» технологиям. При литье металл переходит из жидкого состояния в твёрдое, повторяя геометрию полости формы.

1.1 История и развитие литья

Литьё известно человечеству более 6 000 лет. Первые литые изделия – украшения и орудия труда – изготавливались из меди и бронзы. Сегодня литьё – это высокотехнологичный процесс, использующий компьютерное моделирование, автоматизированные линии и современные сплавы. От древнего «литья в земляные формы» до современных машин литья под давлением – эволюция литья впечатляет.

1.2 Основные виды литья

Существует несколько основных видов литья, каждый из которых имеет свои особенности:

1. Песчаное литьё
Самый старый и универсальный метод. Форма изготавливается из формовочной смеси (песок + связующее). Подходит для любых металлов и сплавов, для крупных и мелких деталей. Недостатки: низкая точность, шероховатая поверхность, высокая трудоёмкость.

2. Литьё в кокиль (металлические формы)
Форма изготавливается из чугуна или стали и может использоваться многократно (до 40 000 циклов). Обеспечивает более высокую точность и чистоту поверхности по сравнению с песчаным литьём.

3. Литьё под давлением (наиболее востребованный метод)
Расплавленный металл впрыскивается в стальную пресс-форму под высоким давлением (до 1000 бар). Обеспечивает высокую точность, тонкие стенки (от 1 мм), отличное качество поверхности. Литьё под давлением – это наиболее эффективный метод для массового производства сложных деталей из цветных сплавов (алюминий, цинк, магний).

4. Литьё по выплавляемым моделям (точное литьё)
Используется восковая модель, которая выплавляется перед заливкой металла. Позволяет получать детали сложной формы с высокой точностью (CT4–CT6).

5. Центробежное литьё
Металл заливается во вращающуюся форму, под действием центробежной силы заполняя полость. Используется для труб, втулок, колец.

1.3 Преимущества литья

1. Сложная геометрия
Литьё позволяет создавать детали с внутренними полостями, криволинейными поверхностями, поднутрениями и другими элементами, которые невозможно или чрезвычайно сложно получить другими методами. При литье можно изготовить практически любую форму.

2. Экономическая эффективность при больших объёмах
После изготовления оснастки (пресс-формы или кокиля) себестоимость одной детали резко снижается. Литьё особенно выгодно при производстве от 5 000 до 10 000 и более деталей в год.

3. Высокая производительность
Современные машины литья под давлением могут производить от 500 до 1 000 отливок в смену. Литьё позволяет автоматизировать процесс и достичь высокой повторяемости.

4. Материалоэффективность
Литьё даёт возможность использовать вторичные материалы (лом, возврат собственного производства), что снижает себестоимость. Коэффициент использования материала при литье может достигать 80–90%.

5. Широкий выбор материалов
Литьё применимо практически ко всем металлам и сплавам: алюминий, цинк, магний, медь, чугун, сталь, бронза, латунь.

1.4 Недостатки и ограничения литья

1. Внутренние дефекты
При литье могут возникать газовые раковины, усадочные пустоты, горячие трещины, холодные спаи. Эти дефекты требуют контроля и дополнительных операций (рентген, герметизация). Однако современные технологии (вакуумное литьё, локальное подпрессовывание) позволяют минимизировать эти проблемы.

2. Высокая стоимость оснастки
Изготовление качественной пресс-формы для литья под давлением – сложный и дорогостоящий процесс. Стоимость одной пресс-формы может составлять от $20,000 до $80,000 и выше, в зависимости от сложности и размера детали. Это делает литьё невыгодным для малых серий.

3. Ограниченная точность
Точность размеров при литье обычно составляет CT5–CT8 (по стандарту ISO 8062). Это означает, что литьё даёт «близкую к окончательной» геометрию, но требует последующей механической обработки для получения точных размеров, отверстий, резьбы.

4. Минимальная толщина стенки
Хотя литьё под давлением позволяет получать стенки толщиной до 1 мм, для многих других методов литья минимальная толщина составляет 3–5 мм.

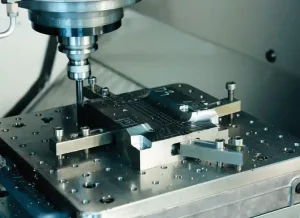

2.2 Основные виды механической обработки (CNC)

1. Токарная обработка
Вращение заготовки и перемещение резца. Обрабатываются наружные и внутренние цилиндрические поверхности, торцы, конусы, резьба, канавки. Токарная механическая обработка – один из самых распространённых методов.

2. Фрезерная обработка
Вращение инструмента (фрезы) при перемещении заготовки. Обрабатываются плоскости, пазы, уступы, фасонные поверхности, карманы, сложные 3D-контуры. Фрезерная механическая обработка позволяет создавать детали любой геометрии.

3. Сверлильная обработка
Создание отверстий различного диаметра и глубины. Механическая обработка отверстий может включать сверление, зенкерование, развёртывание.

4. Шлифовальная обработка
Финишная механическая обработка с использованием абразивных кругов. Достигается высокая чистота поверхности (Ra 0,2–0,8) и точность до ±0,005 мм.

5. Электроэрозионная обработка (EDM)
Удаление материала электрическими разрядами. Применяется для обработки твёрдых сплавов и сложных полостей.

2.3 Преимущества механической обработки (CNC)

1. Высокая точность и качество поверхности
Механическая обработка на CNC-станках позволяет достигать допусков ±0,01 мм и даже ±0,005 мм. Шероховатость поверхности может быть снижена до Ra 0,2–0,8. Это делает механическую обработку идеальной для деталей с высокими требованиями к точности.

2. Отсутствие затрат на оснастку
Для механической обработки не требуется дорогостоящих пресс-форм. Необходимы только режущий инструмент и программа, что делает механическую обработку экономически оправданной для малых и средних серий.

3. Быстрая переналадка
Смена программы позволяет быстро переходить на новый тип детали. Механическая обработка на CNC-станках обеспечивает гибкость производства, что особенно важно при частой смене номенклатуры.

4. Широкий спектр обрабатываемых материалов
Механическая обработка применима ко всем металлам (алюминий, сталь, титан, медь, латунь), а также к пластикам, дереву, композитам. При механической обработке выбор материала не ограничен литейными свойствами.

5. Возможность обработки твёрдых и термоупрочнённых материалов
В отличие от литья, где материал должен обладать хорошей жидкотекучестью, механическая обработка позволяет работать с твёрдыми, термообработанными заготовками (например, сталь HRC 40–60).

2.4 Недостатки и ограничения механической обработки

1. Высокая себестоимость при больших объёмах
Механическая обработка – это удаление материала. На каждую деталь уходит время станка и инструмент, что делает механическую обработку дорогой при производстве тысяч и десятков тысяч штук.

2. Низкий коэффициент использования материала
При механической обработке до 50–80% исходной заготовки превращается в стружку. Это не только дорого, но и неэкологично, особенно для дорогих материалов.

3. Ограничения по форме
Механическая обработка не может создавать детали с внутренними закрытыми полостями. Для таких форм нужно сначала получить заготовку литьём или другими методами.

4. Длительное время изготовления сложных деталей
Сложные 3D-контуры требуют много времени на фрезерование. Механическая обработка сложной детали может занять несколько часов, что увеличивает сроки производства.

3. Литьё и механическая обработка: сравнение и критерии выбора

Теперь, когда мы рассмотрели каждый из методов, давайте сравним литьё и механическую обработку по ключевым параметрам и определим, в каких случаях какой метод предпочтительнее.

3.1 Сравнительная таблица

3.2 Когда выбирать литьё

Литьё является предпочтительным методом в следующих случаях:

1. Большой объём производства – годовая потребность превышает 5 000–10 000 штук.

2. Сложная геометрия – деталь имеет внутренние полости, криволинейные поверхности, рёбра, бобышки, которые сложно или невозможно получить механической обработкой.

3. Интеграция функций – литьё позволяет объединить несколько деталей в одну, уменьшая количество компонентов и сборочных операций (например, гигакастинг).

4. Единообразие – литьё обеспечивает высокую повторяемость размеров в массовом производстве.

5. Готовность инвестировать – вы готовы вложить средства в оснастку, которые окупятся при большом объёме.

3.3 Когда выбирать механическую обработку (CNC)

Механическая обработка является предпочтительным методом в следующих случаях:

1. Малый объём производства – годовая потребность менее 1 000 штук.

2. Высокая точность – деталь требует допусков ±0,05 мм и ниже, а также высокой чистоты поверхности.

3. Прототипирование – требуется быстро изготовить опытные образцы для испытаний и доводки конструкции.

4. Частая смена номенклатуры – вы производите разные детали небольшими партиями.

5. Обработка твёрдых материалов – материал закалён или не обладает хорошей жидкотекучестью (например, некоторые стали).

6. Отсутствие бюджета на оснастку – вы не готовы инвестировать десятки тысяч долларов в пресс-форму.

3.4 Комбинированный подход: литьё + механическая обработка

На практике литьё и механическая обработка очень часто применяются совместно. Это не вопрос выбора «или-или», а вопрос оптимальной последовательности:

1. Литьё создаёт «близкую к окончательной» заготовку (near-net shape) со всеми сложными элементами формы.

2. Механическая обработка используется для финишной обработки ответственных поверхностей, отверстий, резьбы, посадочных мест, уплотнительных зон.

Такой подход сочетает преимущества обоих методов:

• Экономичность литья для создания сложной формы

• Высокую точность механической обработки для ключевых размеров

Например, корпус двигателя получают литьём (сложная внутренняя полость, тонкие стенки), а затем обрабатывают на CNC-станках все посадочные места под подшипники, отверстия под болты, плоскости разъёма.

Примеры продуктов, где комбинируются литьё и механическая обработка:

• Блоки цилиндров двигателей

• Корпуса трансмиссий

• Корпуса электронных блоков (ECU)

• Элементы подвески автомобилей

• Кронштейны и рычаги

• Корпуса насосов и компрессоров

• Детали медицинского оборудования

• Компоненты робототехники

4. Что мы можем предложить – опыт SUNLEAF в литье и механической обработке

SUNLEAF (основан в 1992 году) – это профессиональный завод с 30-летним опытом в литье под давлением и последующей механической обработке. Мы предлагаем полный цикл производства: от проектирования оснастки до готовой детали с финишной обработкой и покрытием.

4.1 Наши производственные возможности

1. Литьё под давлением (алюминий, цинк, магний)

• 20 машин литья под давлением с усилием от 180 до 3 500 тонн

• Вес деталей: от 10 граммов до 15 кг

• Точность литья: ±0,05 мм

• Материалы: ADC12, A380, A356 (алюминий); Zamak 3,5 (цинк); AZ91D (магний)

• Вакуумное литьё для ответственных герметичных деталей (пористость <0,1%)

2. Проектирование и изготовление пресс-форм

• Собственный инструментальный цех с 5-осевыми станками

• Полный цикл: от 3D-модели до готовой оснастки

• Срок изготовления: 20–35 дней

• Стоимость: от $4,000 до $25,000

3. Механическая обработка (CNC)

• 60 высокоточных обрабатывающих центров (3- и 4-осевые)

• Токарная, фрезерная, сверлильная обработка

• Допуск: до ±0,01 мм

• Шероховатость: до Ra 0,8

• Обработка сложных 3D-контуров, глубоких отверстий, тонкостенных деталей

4. Финишная обработка

• Анодирование (чёрное, серебро, золото)

• Порошковая краска (любой цвет RAL)

• Пескоструйная обработка

• Химическое оксидирование

• Лазерная гравировка (логотипы, серийные номера, маркировка)

5. Контроль качества

• Спектральный анализ сплава

• Координатно-измерительная машина (КИМ) – точность ±0,005 мм

• Рентгеновский контроль (выборочно)

• Испытание на герметичность (пневмотест 0,5 МПа под водой)

• Солевой тест (до 500 часов)

• Сертификаты: IATF 16949, ISO 9001

4.2 Типичные продукты, которые мы производим

4.3 Почему выбирают SUNLEAF?

• 30 лет опыта в литье под давлением и механической обработке

• Полный цикл под одной крышей – исключение потерь на межзаводских передачах

• Собственный инструментальный цех – мы сами делаем оснастку, экономя ваши деньги и время

• Высокое качество – сертификаты IATF 16949 и ISO 9001

• Опыт поставок в Россию с 2010 года – мы знаем требования к документации и таможне

• Гибкость – от прототипов (50 шт.) до крупных серий (100 000+ шт.)

• Конфиденциальность – подписываем NDA, не передаём чертежи третьим лицам

• Цены – на 30–50% ниже европейских и американских производителей

4.4 Как мы работаем

1. Запрос – вы присылаете чертёж или 3D-модель (STEP, IGES, STP)

2. Анализ – наши инженеры оценивают технологичность, рекомендуют оптимальный метод и материал

3. Предложение – в течение 24 часов вы получаете коммерческое предложение с детальным расчётом

4. Прототип – при необходимости изготавливаем пробные образцы (7–15 дней)

5. Производство – запускаем серийное производство (от 500 шт., 20–30 дней)

6. Контроль – проверяем каждую партию на соответствие чертежу

7. Доставка – организуем логистику до вашего склада в России

Заключение

Выбор между литьём и механической обработкой не всегда очевиден. Литьё – это выбор для массового производства сложных деталей с высокими требованиями к геометрии и экономичности. Механическая обработка – это выбор для малых серий, прототипов и деталей с жёсткими допусками. Однако на практике наиболее эффективным является комбинированный подход: литьё создаёт сложную форму, а механическая обработка доводит её до идеальной точности.

Компания SUNLEAF обладает 30-летним опытом как в литье, так и в механической обработке, и мы готовы предложить вам оптимальное решение для вашего проекта. Мы сопровождаем заказ на всех этапах – от разработки оснастки до финишной обработки и доставки.
