Алюминиевые корпуса и комплектующие для светильников: выбор материалов и технологий

Содержание

1. Введение: почему алюминий доминирует в производстве светильников

2. Ключевые требования к материалам для корпусов светильников

3. Основные алюминиевые сплавы для литья: ADC12 и A380

4. Сравнительный анализ сплавов для освещения

5. Технология литья под давлением (HPDC) для светотехники

6. Альтернативные технологии: экструзия и литьё в кокиль

7. Проектирование системы охлаждения

8. Методы поверхностной обработки

9. Стандарты качества и контроля

10. Индивидуальное производство в SUNLEAF

11. Заключение

1. Введение: почему алюминий доминирует в производстве светильников

В современном осветительном оборудовании алюминий стал безусловным лидером среди материалов для корпусов и комплектующих. Это не случайность, а закономерный результат уникального сочетания свойств этого металла, которые идеально соответствуют требованиям LED-технологий.

Во-первых, теплопроводность. Светодиоды, в отличие от традиционных источников света, крайне чувствительны к перегреву. Повышение температуры кристалла всего на 10°C может сократить срок службы LED вдвое. Алюминий с теплопроводностью 96–150 Вт/(м·K) эффективно отводит тепло от светодиодных матриц, обеспечивая их долговечную работу.

Во-вторых, лёгкость. Плотность алюминия составляет всего 2,7 г/см³, что в три раза меньше, чем у стали. Это позволяет создавать лёгкие конструкции, упрощает монтаж и снижает нагрузку на несущие элементы.

В-третьих, коррозионная стойкость. Алюминий образует на поверхности защитную оксидную плёнку, что делает его устойчивым к воздействию влаги и агрессивных сред.

В-четвёртых, универсальность форм. Технология литья под давлением позволяет создавать сложные геометрические формы с интегрированными рёбрами охлаждения, что невозможно при использовании других материалов.

Наконец, экономическая эффективность. При серийном производстве литьё алюминия под давлением обеспечивает низкую себестоимость единицы продукции при высоком качестве.

Современные производители используют не чистый алюминий, а специальные сплавы на его основе, которые обеспечивают оптимальное сочетание литейных свойств, теплопроводности и механической прочности.

2. Ключевые требования к материалы для корпусов светильников

При выборе материала для корпуса светильника необходимо учитывать несколько критических факторов.

Теплопроводность — важнейший параметр для LED-освещения. Корпус должен эффективно отводить тепло от светодиодного модуля и рассеивать его в окружающую среду. Материал с низкой теплопроводностью приведёт к перегреву светодиодов и сокращению их срока службы.

Жидкотекучесть — способность расплавленного металла заполнять сложные полости пресс-формы. Для корпусов с тонкими стенками и развитыми рёбрами охлаждения этот параметр критичен.

Механическая прочность — корпус должен выдерживать механические нагрузки, вибрации и удары, особенно для уличных и промышленных светильников.

Коррозионная стойкость — важна для светильников, эксплуатируемых на открытом воздухе, в условиях повышенной влажности или агрессивной среды.

Обрабатываемость — возможность нанесения декоративных и защитных покрытий, а также финишной механической обработки.

Стоимость — соотношение цены и качества, особенно важное для массового производства.

Все эти требования в комплексе удовлетворяют только алюминиевые сплавы, специально разработанные для литья под давлением.

3. Основные алюминиевые сплавы для литья: ADC12 и A380

На сегодняшний день два сплава доминируют в производстве корпусов светильников методом литья под давлением — ADC12 и A380.

3.1 ADC12

ADC12 — японский стандарт (JIS H5302), широко применяемый в производстве светотехнических корпусов. Состав сплава: 9,6–12% кремния, 1,5–3,5% меди.

Ключевые характеристики ADC12:

• Высокая жидкотекучесть, позволяющая создавать сложные и тонкостенные конструкции

• Теплопроводность: 96 Вт/(м·K)

• Плотность: 2,74 г/см³

• Отличные литейные свойства и стабильность размеров

• Хорошая коррозионная стойкость

ADC12 идеально подходит для корпусов светильников общего назначения, требующих сложной геометрии и эффективного теплоотвода. Он широко используется для уличных светильников, прожекторов, автомобильного освещения.

3.2 A380

A380 — американский стандарт (ASTM-B85), обладающий более высокими механическими характеристиками. Состав: 8,5–9,5% кремния, 3–4% меди.

Ключевые характеристики A380:

• Высокая прочность и твёрдость (выше, чем у ADC12)

• Теплопроводность: 96 Вт/(м·K)

• Плотность: 2,71 г/см³

• Отличная жидкотекучесть и коррозионная стойкость

• Хорошие характеристики механической обработки

A380 рекомендуется для светильников, работающих в условиях повышенных нагрузок, вибраций и агрессивных сред — уличных и промышленных светильников, а также для применений, требующих высокой структурной целостности.

3.3 Другие сплавы

Помимо ADC12 и A380, в светотехнике также применяются:

A360 — повышенная коррозионная стойкость и электропроводность, теплопроводность 113 Вт/(м·K).

A413 — теплопроводность 121 Вт/(м·K), отличная жидкотекучесть.

AlSi10Mg — высокое соотношение прочности к весу, хорошая теплопроводность.

4. Сравнительный анализ сплавов для освещения

Данные по теплопроводности и плотности основаны на технических характеристиках сплавов.

Рекомендации по выбору сплава:

• Для стандартных светильников общего назначения (офисных, бытовых) оптимален ADC12 — лучшее соотношение цены и качества.

• Для уличных, промышленных светильников и применений с высокими нагрузками рекомендуется A380 — повышенная прочность.

• Для светильников, эксплуатируемых в агрессивных средах (морских, химических), предпочтителен A360 — высокая коррозионная стойкость.

• Для сложных тонкостенных конструкций с развитыми рёбрами охлаждения — ADC12 или A413 (отличная жидкотекучесть).

5. Технология литья под давлением (HPDC) для светотехники

Литьё под давлением (High Pressure Die Casting, HPDC) является наиболее эффективным методом производства алюминиевых корпусов для светильников в промышленных масштабах.

5.1 Преимущества HPDC для светотехники

Интегрированный теплоотвод. Литые корпуса выступают в роли встроенных радиаторов, отводя тепло от LED-модуля. Рёбра охлаждения могут быть отлиты непосредственно на корпусе, максимизируя площадь теплообмена.

Сложные бесшовные конструкции. Процесс позволяет создавать цельные корпуса со встроенными рёбрами охлаждения, монтажными площадками и кабельными каналами, сокращая количество деталей и стоимость сборки.

Высокая точность и повторяемость. Обеспечивает стабильное качество при массовом производстве.

Отличное качество поверхности. Детали выходят из формы с гладкой поверхностью, готовой к финишной обработке.

Экономическая эффективность. При больших объёмах производства (характерных для светотехники) себестоимость единицы продукции минимальна.

5.2 Технологический процесс

Процесс литья под давлением для светотехнических корпусов включает следующие этапы:

1. Изготовление пресс-формы. Создание прецизионной стальной оснастки.

2. Впрыск расплава. Расплавленный алюминий под высоким давлением впрыскивается в полость формы.

3. Охлаждение и затвердевание. Металл быстро охлаждается и затвердевает.

4. Извлечение и обрезка. Деталь извлекается, удаляются литники и облой.

5. Финишная обработка. Механическая обработка, очистка, нанесение покрытий.

6. Контроль качества. Проверка размеров и структурной целостности.

5.3 Особенности проектирования для HPDC

При проектировании корпуса светильника для литья под давлением необходимо учитывать:

• Литейные уклоны — для лёгкого извлечения детали из формы (обычно 1–2°)

• Равномерная толщина стенок — для предотвращения усадочных раковин

• Скругления в углах — для улучшения заполнения формы и снижения напряжений

• Оптимальное расположение литников — для равномерного заполнения полости

6. Альтернативные технологии: экструзия и литьё в кокиль

Хотя литьё под давлением является доминирующей технологией для сложных светотехнических корпусов, существуют и альтернативные методы.

6.1 Экструзия алюминия

Экструзия — процесс продавливания нагретого алюминия через матрицу для получения профиля постоянного сечения.

Преимущества экструзии:

• Низкая стоимость оснастки

• Отличное качество поверхности

• Возможность получения длинных профилей

Недостатки:

• Ограниченная гибкость дизайна (только постоянное сечение)

• Необходимость дополнительной механической обработки и сборки

• Сложность создания интегрированных рёбер охлаждения сложной формы

Экструзия применяется для линейных светильников, профилей для светодиодных лент и простых корпусов.

6.2 Литьё в кокиль (гравитационное литьё)

Заливка расплава в металлическую форму под действием силы тяжести.

Преимущества: более низкая стоимость оснастки, чем у HPDC.

Недостатки: меньшая производительность, более низкая точность, ограниченная сложность форм.

Для массового производства сложных светотехнических корпусов HPDC остаётся предпочтительным выбором благодаря сочетанию производительности, точности и гибкости дизайна.

7. Проектирование системы охлаждения

Эффективное охлаждение — ключевой фактор долговечности LED-светильников. Корпус должен решать две основные задачи: отвод тепла от источника света и рассеивание тепла в окружающий воздух.

7.1 Принципы теплового проектирования

Толщина основания. Суммарная толщина теплоотводящего основания и радиатора должна быть не менее 7 мм (основание 4 мм, пластина радиатора 5 мм).

Конфигурация рёбер. Рёбра охлаждения должны быть спроектированы для максимальной площади теплообмена при естественной конвекции. Высота, шаг и ориентация рёбер зависят от мощности светильника и условий эксплуатации.

Тепловой контакт. LED-модуль должен монтироваться непосредственно на гладкую внутреннюю поверхность корпуса, часто с использованием термопасты для обеспечения эффективной теплопередачи.

7.2 Интеграция охлаждения в конструкцию

Преимущество литья под давлением заключается в возможности интеграции системы охлаждения непосредственно в конструкцию корпуса. Рёбра охлаждения могут иметь различную конфигурацию:

• Продольные рёбра — для линейных светильников

• Радиальные рёбра — для круглых прожекторов

• Перекрёстные рёбра — для максимальной площади теплообмена

Такая интеграция позволяет создать монолитную конструкцию без дополнительных креплений, что повышает надёжность и снижает стоимость.

8. Методы поверхностной обработки

Поверхностная обработка алюминиевых корпусов выполняет две функции: защитную (от коррозии и механических повреждений) и декоративную.

8.1 Анодирование

Анодирование — электрохимический процесс создания оксидной плёнки на поверхности алюминия.

Преимущества анодирования:

• Повышение коррозионной стойкости

• Увеличение твёрдости поверхности

• Улучшение теплоизлучения (чёрное анодирование)

• Сохранение металлического блеска

Толщина анодного слоя обычно составляет 15–20 мкм. Анодирование особенно популярно для светотехнических корпусов благодаря сочетанию защиты и эстетики.

8.2 Порошковая окраска

Нанесение сухой краски с последующей полимеризацией при высокой температуре.

Преимущества:

• Любой цвет по каталогу RAL

• Высокая устойчивость к механическим повреждениям

• Защита от ультрафиолета

• Матовая или глянцевая поверхность

Порошковая окраска широко применяется для уличных и промышленных светильников благодаря высокой атмосферостойкости.

8.3 Чёрное анодирование для теплоотвода

Для светильников с высоким тепловыделением часто используется чёрное анодирование. Чёрная поверхность обладает более высоким коэффициентом теплового излучения, что улучшает охлаждение при естественной конвекции.

8.4 Другие виды обработки

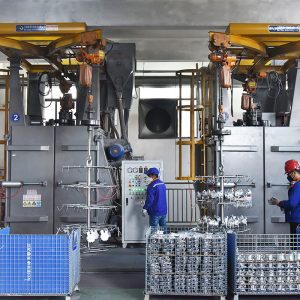

• Пескоструйная обработка — создание матовой поверхности, скрытие дефектов литья

• Полировка — зеркальная поверхность для декоративных светильников

• Химическое оксидирование — конверсионная плёнка для улучшения адгезии

• Лазерная гравировка — нанесение логотипов и маркировки

9. Стандарты качества и контроля

Производство корпусов светильников для современного рынка требует строгого соблюдения стандартов качества.

9.1 Сертификация

ISO 9001 — базовый стандарт системы менеджмента качества.

IATF 16949 — стандарт для автомобильной промышленности, часто применяемый и для светотехники, особенно при поставках автомобильного освещения.

PPAP (Production Part Approval Process) — процесс утверждения производственной части, особенно важный для крупных заказчиков. Уровни PPAP 3, 4 и 5 предусматривают различную глубину документации и испытаний.

9.2 Контроль качества

CMM (Coordinate Measuring Machine) — контроль геометрии деталей с высокой точностью.

Рентгеновский контроль — выявление внутренних дефектов, пор и раковин.

Спектрометр — проверка химического состава сплава.

Солевой тест — испытание коррозионной стойкости покрытий.

Эти методы контроля обеспечивают высокое качество и долговечность готовых изделий.

10. Индивидуальное производство в SUNLEAF

Компания SUNLEAF (основана в 1992 году) специализируется на производстве алюминиевых корпусов и комплектующих для светильников методом литья под давлением. Мы предлагаем полный цикл: от проектирования пресс-формы до финишной обработки и упаковки.

10.1 Наши возможности

Материалы: ADC12, A380, A360 и другие сплавы по требованию.

Оборудование: 20 машин литья под давлением (усилие 180–3500 тонн), 60 CNC-центров.

Производственный цикл:

• Проектирование пресс-формы — 20–35 дней

• Пробные образцы — 10–15 дней

• Серийное производство от 500 штук — 20–30 дней

Сертификация: IATF 16949, ISO 9001.

Доставка: в Россию с 2010 года (ж/д, море, авиа).

10.2 Как мы работаем

1. Приём чертежа. Вы присылаете 3D-модель (STEP, IGES, STP) или 2D-чертёж.

2. Анализ DFM. Наши инженеры проверяют конструкцию на технологичность, дают рекомендации по оптимизации (бесплатно).

3. Изготовление пресс-формы. Срок 20–35 дней, стоимость от 4 000 USD.

4. Пробное литьё. Изготовление образцов, CNC обработка, отправка вам.

5. Утверждение образца. Вы проверяете качество.

6. Серийное производство. От 500 штук.

7. Финишная обработка и упаковка. Покрытие, маркировка.

8. Доставка в Россию.

11. Заключение

Выбор правильного материала и технологии производства — ключевой фактор успеха любого светотехнического проекта. Алюминиевые сплавы ADC12 и A380, производимые методом литья под давлением, обеспечивают оптимальное сочетание теплопроводности, прочности, лёгкости и экономической эффективности.

Современные требования к LED-освещению — высокая мощность, компактность, долговечность — делают литьё алюминия под давлением не просто предпочтительным, а практически единственным технологически обоснованным решением для корпусов и комплектующих.

Компания SUNLEAF готова стать вашим надёжным партнёром в производстве алюминиевых корпусов для светильников, предлагая полный цикл — от проектирования до доставки готовых изделий в Россию.

Пришлите ваш чертёж — мы рассчитаем стоимость корпуса светильника в течение 24 часов!

📌 Связанная продукция

Более подробную информацию об ассортименте, технических характеристиках и условиях заказа алюминиевых комплектующих для светильников – корпусов, радиаторов, отражателей, кронштейнов и других деталей – вы можете найти на странице продукта:

🔗 Алюминиевые комплектующие для светильников – литьё под давлением, CNC обработка, на заказ
