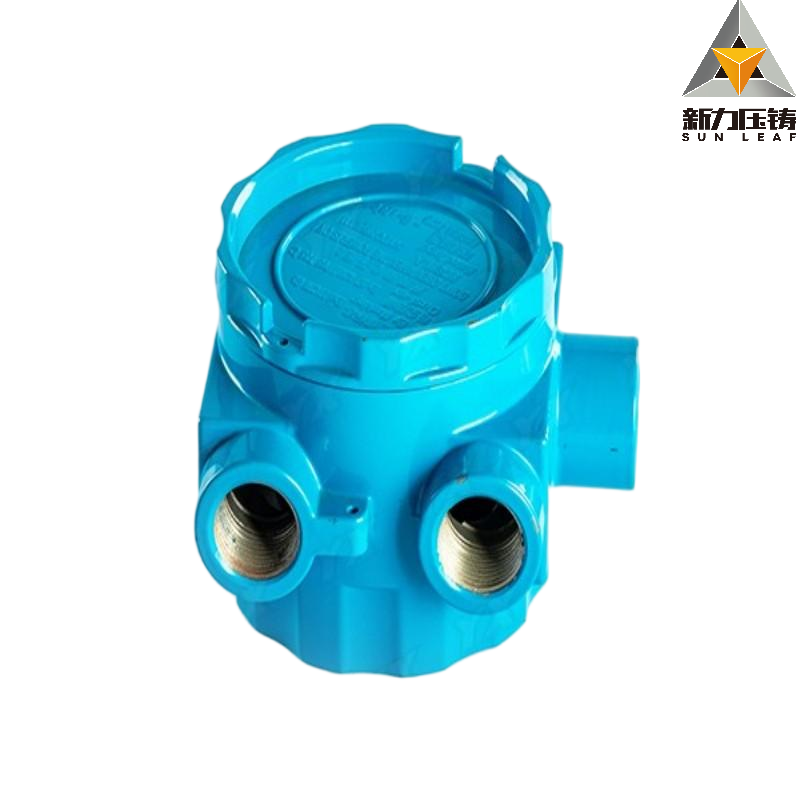

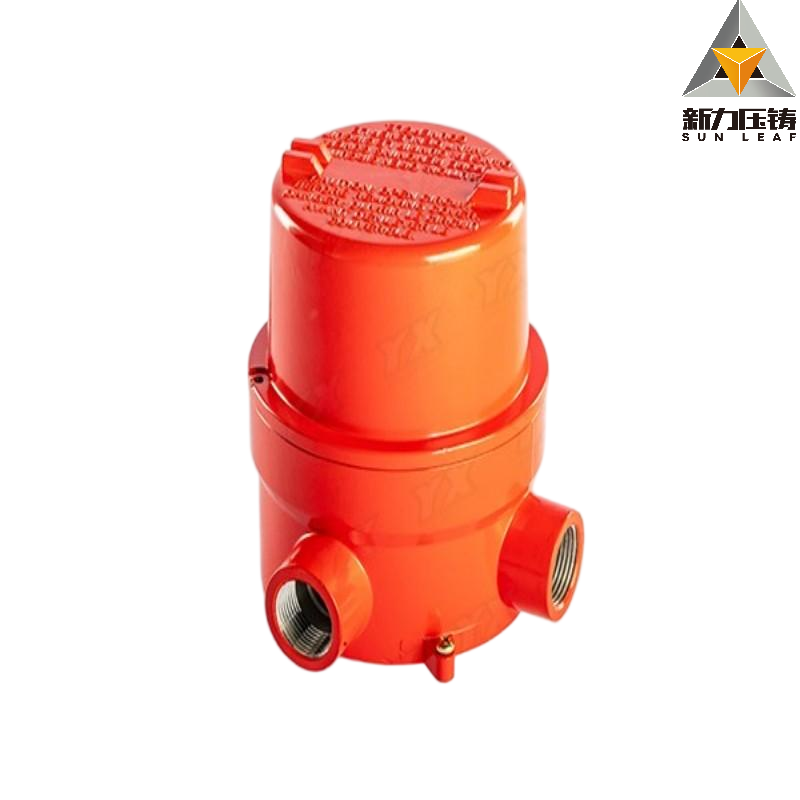

Взрывозащищённая алюминиевая литая коробка для подключения – на заказ по чертежам
Взрывозащищённая алюминиевая литая коробка для подключения – литьё под давлением, CNC обработка, порошковое покрытие. Применяется в нефтегазовой, химической, морской промышленности. Изготовим по чертежам. Доставка в Россию.
Содержание
-
Что такое взрывозащищённая коробка для подключения
-
Почему алюминий – лучший материал для взрывозащищённой коробки
-
Технология литья под давлением для коробки для подключения
-
CNC обработка и порошковое покрытие
-
Области применения взрывозащищённой алюминиевой литой коробки
-
Изготовление на заказ по чертежам
-
Контроль качества и сертификация
-
Как заказать с доставкой в Россию
1. Что такое взрывозащищённая коробка для подключения
Коробка для подключения во взрывозащищённом исполнении – это электротехническое устройство, предназначенное для безопасной коммутации кабелей, установки клеммников, реле, предохранителей и других компонентов в зонах с риском взрыва. Взрывозащищённая алюминиевая литая коробка для подключения выдерживает внутреннее давление взрыва, не передаёт его наружу и предотвращает воспламенение окружающей взрывоопасной среды. Такие коробки для подключения используются на нефтеперерабатывающих заводах, буровых платформах, химических производствах, лакокрасочных цехах, угольных шахтах и других объектах, где возможны утечки горючих газов, паров или пыли.
Наш завод производит взрывозащищённую алюминиевую литую коробку для подключения методом литья под давлением из алюминиевых сплавов ADC12 и A380. Коробка для подключения из алюминия легка, не искрит, не ржавеет и обеспечивает хорошую теплопроводность, что важно для отвода тепла от нагревающихся компонентов. Каждая коробка для подключения оснащается взрывозащищёнными кабельными вводами и уплотнениями, гарантирующими степень защиты IP66/IP67. Мы изготавливаем коробку для подключения по чертежам заказчика: любые размеры, количество вводов, расположение клеммных реек, материал уплотнений. Взрывозащищённая алюминиевая литая коробка для подключения – это надёжное решение для обеспечения электробезопасности в опасных зонах.
2. Почему алюминий – лучший материал для взрывозащищённой коробки
При выборе материала для коробки для подключения во взрывозащищённом исполнении обычно рассматривают сталь, пластик и алюминий. Стальные коробки тяжелы (в 3 раза тяжелее алюминиевых), подвержены коррозии и требуют дорогого покрытия. Пластиковые коробки не выдерживают высоких давлений и температур, а также накапливают статическое электричество. Алюминиевая литая коробка для подключения лишена этих недостатков. Алюминий не ржавеет, а порошковое покрытие дополнительно защищает его от агрессивных сред. Алюминий легко обрабатывается – в коробке для подключения можно сделать любые отверстия под вводы, добавить резьбовые бобышки для клеммных колодок. Алюминий не искрит при ударе, что критично для взрывоопасных зон. Теплопроводность алюминия (150–200 Вт/(м·K)) позволяет коробке для подключения рассеивать тепло от установленных внутри реле и контакторов. Наконец, алюминиевая коробка для подключения на 40% легче стальной, что упрощает монтаж на стенах, эстакадах и опорах. Поэтому для взрывозащищённых корпусов всё чаще выбирают именно алюминиевое литьё.
3. Технология литья под давлением для коробки для подключения
Изготовление взрывозащищённой алюминиевой литой коробки для подключения методом литья под давлением обеспечивает монолитную структуру без сварных швов и пор, что гарантирует герметичность и взрывопрочность. Процесс начинается с проектирования пресс-формы по 3D-модели заказчика. Наши инженеры учитывают толщину стенок (обычно 4–8 мм для взрывозащищённых корпусов), литейные уклоны (1–2°) и расположение литников. Пресс-форма изготавливается из закалённой стали, ресурс – 50 000 циклов. Срок изготовления оснастки для коробки для подключения – 20–35 дней. Затем на машинах литья под давлением (усилием 180–2000 тонн) расплавленный алюминий (660–700°C) впрыскивается в форму под давлением до 1000 бар. Цикл литья коробки для подключения занимает 60–180 секунд. После охлаждения корпус извлекается, удаляются литники и облой. Благодаря литью под давлением коробка для подключения получается с гладкими внутренними и наружными поверхностями, готовая к нанесению покрытия и дальнейшей обработке. Отливка не требует дополнительной заварки или герметизации швов.
4. CNC обработка и порошковое покрытие
После литья взрывозащищённая алюминиевая литая коробка для подключения поступает на участок CNC обработки. На станках с ЧПУ мы фрезеруем плоскость разъёма крышки и корпуса для идеального прилегания уплотнителя, сверлим отверстия под кабельные вводы (PG13.5, PG16, PG21 или метрические M20×1,5, M25×1,5), нарезаем резьбу. Также мы обрабатываем отверстия под монтаж клеммных реек и заземляющие винты. Точность обработки достигает ±0,05 мм, что гарантирует герметичность при затяжке болтов. Затем коробка для подключения очищается и сушится. Финишная операция – порошковое покрытие (эпоксидно-полиэстерная краска). Мы наносим слой толщиной 60–80 мкм, цвет – серый RAL 7035 или любой другой по требованию заказчика. Порошковое покрытие защищает коробку для подключения от коррозии, химических веществ, ультрафиолета и механических повреждений. Кроме того, краска повышает электрическую прочность и предотвращает накопление статического заряда. Для взрывозащищённых коробок мы также предлагаем жёлтое (RAL 1023) или синее (RAL 5015) покрытие для цветовой маркировки зон.
5. Области применения взрывозащищённой алюминиевой литой коробки
Взрывозащищённая алюминиевая литая коробка для подключения используется в следующих отраслях и объектах:
-
Нефтегазовая промышленность: нефтеперерабатывающие заводы, газокомпрессорные станции, склады ГСМ, буровые установки, нефтяные терминалы. Здесь коробка для подключения монтируется на наружных площадках и в укрытиях для соединения кабелей питания и сигнализации.
-
Химическая промышленность: производства кислот, растворителей, лаков, красок, полимеров. Коробка для подключения из алюминия устойчива к агрессивным парам.
-
Угольная промышленность: шахты, обогатительные фабрики – взрывозащита от метана и угольной пыли.
-
Фармацевтическая и пищевая промышленность: производства с взрывоопасной пылью (сахарная, мучная пыль, сплавы алюминия с магнием). Коробка для подключения обеспечивает пыленепроницаемость.
-
Морская техника: суда, буровые платформы, портовые зернохранилища. Алюминий не боится солёной воды, а порошковое покрытие защищает от коррозии.
-
Энергетика: водородные станции, аккумуляторные помещения, электролизные цеха.
Коробка для подключения может быть выполнена в виде проходной (сквозной), торцевой или с прозрачным смотровым окном (из стекла или поликарбоната). По требованию мы интегрируем в коробку для подключения клеммные колодки (пружинные или винтовые), шины заземления, датчики температуры и влажности.
6. Изготовление на заказ по чертежам
Каждая взрывозащищённая алюминиевая литая коробка для подключения уникальна, поскольку условия эксплуатации и требования к количеству вводов различаются. Мы предлагаем полный цикл изготовления по чертежам заказчика. Вы присылаете эскиз или 3D-модель (STEP, IGES, STP) с указанием:
-
Габаритных размеров (длина, ширина, высота).
-
Количества и типа кабельных вводов (резьба PG, метрическая, NPT).
-
Расположения клеммных колодок, заземлителей и дополнительных аксессуаров.
-
Требуемой степени защиты (IP66 или IP67) и класса взрывозащиты.
-
Цвета порошкового покрытия (по RAL).
Наши инженеры анализируют конструкцию, при необходимости корректируют толщину стенок, добавляют рёбра жёсткости, оптимизируют расположение литников. Затем изготавливается пресс-форма. Стоимость оснастки для коробки для подключения начинается от 6000 USD (для простых прямоугольных корпусов) и окупается при заказе 1000–2000 штук. Пробные образцы отливаются за 10–15 дней и отправляются вам. После утверждения запускается серия от 500 штук. В серию входят: литьё корпуса и крышки, CNC обработка всех отверстий, нанесение порошкового покрытия, установка уплотнителей и (по желанию) сборка с клеммами. Упаковываем каждую коробку для подключения индивидуально в пенал с маркировкой.
7. Контроль качества и сертификация
Каждая партия взрывозащищённых алюминиевых литых коробок для подключения проходит строгий контроль:
-
Входной контроль сплава – спектральный анализ на соответствие ADC12 или A380.
-
Контроль литья – рентгеновский контроль выборочно (2% партии) на наличие раковин и пор.
-
Контроль геометрии – измерения на координатно-измерительной машине (КИМ) и калибрами.
-
Испытание на герметичность – пневмотест давлением 0,5 МПа с погружением в воду. Коробка для подключения не должна давать пузырьков.
-
Испытание на взрывозащиту – по требованию: давление взрыва внутри корпуса до 2 МПа без разрушения (на специальном стенде).
-
Контроль покрытия – толщина порошкового слоя (60–80 мкм), адгезия, стойкость к соляному туману (200 часов).
Наша продукция сертифицирована для экспорта в Россию и страны Таможенного союза. Мы предоставляем декларацию ТР ТС 012/2011 (об оборудовании для работы во взрывоопасных средах) и сертификаты качества. Каждая коробка для подключения маркируется заводским номером, классом взрывозащиты и степенью IP.
8. Как заказать с доставкой в Россию
Чтобы получить взрывозащищённую алюминиевую литую коробку для подключения, выполните следующие шаги:
-
Пришлите чертёж или 3D-модель через форму на сайте sunleafcn.ru или на электронную почту.
-
Укажите требуемое количество, тип и количество кабельных вводов, необходимость в клеммах и классе взрывозащиты.
-
Получите коммерческое предложение в течение 24 часов: стоимость пресс-формы, цена образца, цена серийной коробки для подключения, сроки и стоимость доставки.
-
Подпишите контракт, внесите 50% предоплаты за пресс-форму.
-
Мы изготавливаем оснастку (20–35 дней), отливаем и обрабатываем образцы (10–15 дней) и отправляем вам.
-
После утверждения образца запускаем серию (от 500 шт., срок 20–30 дней).
-
Организуем доставку в Россию: железнодорожным контейнером (25–30 дней), морским (35–45 дней) или авиа (5–7 дней). Оформляем все необходимые документы для таможенного оформления (инвойс, упаковочный лист, сертификаты, декларации).
Взрывозащищённая алюминиевая литая коробка для подключения от китайского завода SUNLEAF :
это сочетание современных технологий, строгого контроля качества и полной готовности под ваши чертежи. Мы работаем с 1992 года, поставляем продукцию в Россию с 2010 года. Обеспечиваем надёжную электробезопасность на ваших опасных объектах. Пришлите запрос – разработаем оптимальное решение!
