Описание
маркер
Содержание
-
Введение: что такое алюминиевый литой фланец
-
Почему алюминий – лучший материал для фланцев
-
Технология литья под давлением для фланцев
-
CNC обработка и финишная отделка
-
Технические характеристики и параметры
-
Области применения
-
Изготовление на заказ по чертежам – опыт SUNLEAF
-
Преимущества работы с SUNLEAF
-
Часто задаваемые вопросы (FAQ)
-
Как заказать алюминиевый литой фланец
1. Введение: что такое алюминиевый литой фланец

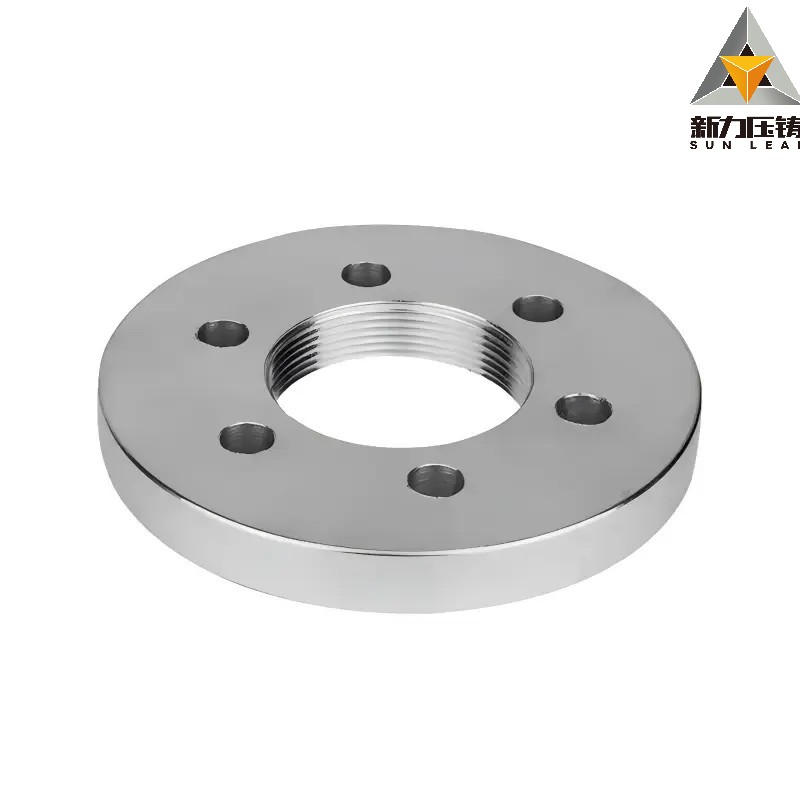

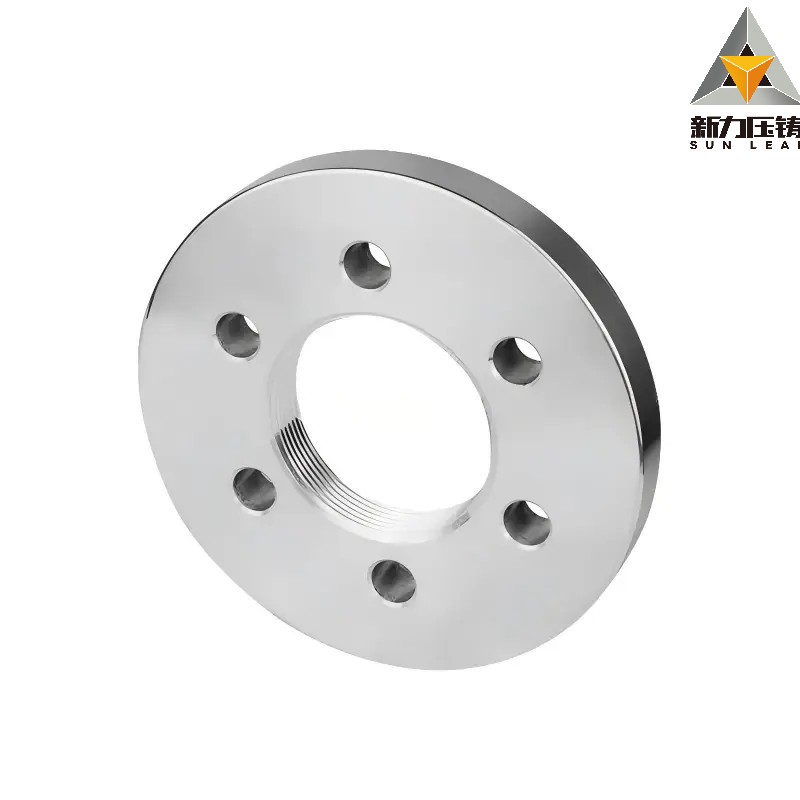

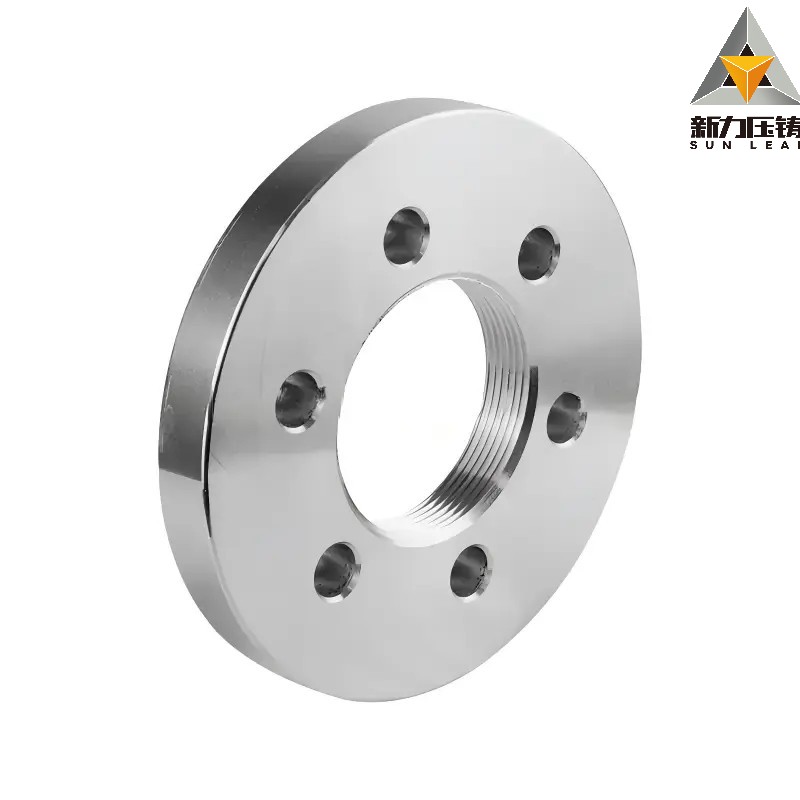

Алюминиевый литой фланец – это соединительная деталь трубопроводной арматуры, предназначенная для герметичного соединения труб, запорной арматуры, насосов и других элементов промышленных систем. Фланцы обеспечивают надёжное и разъёмное соединение, позволяющее проводить монтаж, демонтаж и обслуживание оборудования без повреждения трубопровода.
Алюминиевый литой фланец изготавливается методом литья под давлением из высококачественных алюминиевых сплавов, таких как ADC12, A380, A356 или AlSi10Mg. Благодаря этому фланец обладает оптимальным сочетанием лёгкости, прочности, коррозионной стойкости и экономической эффективности. В отличие от стальных фланцев, алюминиевый фланец значительно легче (плотность 2,7 г/см³ против 7,8 г/см³ у стали), что упрощает монтаж и снижает нагрузку на трубопроводные системы.
Компания SUNLEAF (основана в 1992 году) специализируется на производстве алюминиевых литых фланцев на заказ по чертежам заказчика. Мы предлагаем полный цикл: проектирование пресс-форм, литьё под давлением, CNC обработку, финишные покрытия и упаковку. Наши фланцы соответствуют международным стандартам (EN 1759-4, DIN, ASME) и поставляются в Россию с 2010 года.
2. Почему алюминий – лучший материал для фланцев
 |
 |
Выбор материала для фланца определяет его эксплуатационные характеристики, долговечность и область применения. Алюминий обладает рядом уникальных свойств, делающих его идеальным материалом для производства фланцев.
2.1 Лёгкий вес
Алюминиевый фланец весит примерно в три раза меньше стального аналога того же размера. Плотность алюминия составляет 2,7 г/см³, тогда как плотность стали – 7,8 г/см³. Это существенно упрощает транспортировку, монтаж и обслуживание трубопроводных систем, особенно на высоте и в труднодоступных местах.
2.2 Коррозионная стойкость
Алюминий образует на поверхности защитную оксидную плёнку, которая препятствует дальнейшему окислению. Алюминиевый фланец устойчив к воздействию влаги, атмосферных осадков и многих химических сред. Дополнительное анодирование или порошковое покрытие обеспечивают защиту даже в агрессивных средах, что делает алюминиевые фланцы идеальными для использования в химической, нефтегазовой и морской промышленности.
2.3 Высокая теплопроводность
Алюминий обладает высокой теплопроводностью (150–200 Вт/(м·K)), что позволяет фланцу эффективно отводить тепло и выдерживать перепады температур. Это особенно важно для систем, работающих в условиях циклических температурных нагрузок.
2.4 Прочность и долговечность
Современные алюминиевые сплавы, используемые для производства фланцев, обладают высокой прочностью. Например, сплав A380 имеет предел прочности до 324 МПа, а сплав ADC12 – до 228 МПа. При правильном проектировании и изготовлении алюминиевый фланец обеспечивает долгий срок службы – до 100 000 циклов работы.
2.5 Экономическая эффективность
Алюминиевый фланец, изготовленный методом литья под давлением, обходится значительно дешевле стального фланца, полученного ковкой или механической обработкой. При больших объёмах производства экономия может достигать 40–60%.
3. Технология литья под давлением для фланцев
Алюминиевый литой фланец изготавливается методом литья под давлением – наиболее эффективной технологией для массового производства сложных алюминиевых деталей.
3.1 Почему литьё под давлением?
Литьё под давлением обеспечивает ряд преимуществ, делающих его идеальным для производства фланцев:
-
Сложная геометрия. Литьё под давлением позволяет создавать фланцы с интегрированными крепёжными элементами, уплотнительными канавками и сложными внутренними полостями – всё за один цикл.
-
Высокая точность. Допуск размеров после литья составляет ±0,05 мм, что гарантирует идеальную посадку фланца в трубопроводной системе.
-
Высокая производительность. Цикл литья одного фланца занимает от 30 до 180 секунд, что позволяет производить тысячи фланцев в день.
-
Экономическая эффективность. При больших объёмах производства себестоимость одного фланца значительно ниже, чем при механической обработке из цельной заготовки.
-
Минимальные потери материала. Коэффициент использования материала при литье под давлением достигает 85–95%.
3.2 Этапы производства
Производство алюминиевого литого фланца включает несколько технологических этапов:
-
Проектирование пресс-формы на основе 3D-модели заказчика (20–35 дней).
-
Изготовление пресс-формы из закалённой стали H13 (ресурс до 100 000 циклов).
-
Плавка алюминиевого сплава (ADC12, A380, A356) до температуры 660–700°C.
-
Впрыск расплава в пресс-форму под давлением до 1000 бар.
-
Затвердевание и охлаждение под давлением (30–180 секунд).
-
Извлечение отливки из формы.
-
Обрезка литников и удаление облоя.
-
CNC обработка (при необходимости).
-
Финишная обработка (анодирование, порошковая краска).
3.3 Контроль качества на этапе литья
Каждая отливка фланца проходит контроль:
-
Спектральный анализ сплава – проверка соответствия марке ADC12, A380 или A356.
-
Визуальный контроль – выявление поверхностных дефектов (трещины, раковины, недолив).
-
Рентгеновский контроль (выборочно 2–5% партии) – выявление внутренних пор и раковин.
-
Геометрический контроль – измерения на координатно-измерительной машине (КИМ) с точностью ±0,005 мм.
4. CNC обработка и финишная отделка
После литья алюминиевый фланец поступает на участок CNC обработки для достижения точных размеров и идеального качества поверхности.
4.1 Операции CNC обработки
-
Фрезеровка посадочных плоскостей – обеспечение идеальной плоскостности уплотнительной поверхности (до 0,05 мм на 100 мм).
-
Сверление отверстий под болты и шпильки (диаметры от 5 до 30 мм, допуск H7).
-
Нарезание резьбы (M6–M24, метрическая или дюймовая).
-
Торцевание – подрезка торцов для достижения точной высоты фланца.
-
Зенковка и цековка под винты с потайной головкой.
-
Обработка уплотнительной поверхности – достижение шероховатости Ra 0,8–1,6 мкм.
Точность CNC обработки фланца достигает ±0,01 мм, шероховатость поверхности – до Ra 0,8 мкм.
4.2 Финишные покрытия
Для защиты от коррозии и улучшения внешнего вида алюминиевый фланец может быть подвергнут:
-
Анодированию (чёрное, серебро, золото) – повышает твёрдость поверхности до 300 HV и улучшает коррозионную стойкость.
-
Порошковой окраске (любой цвет RAL, толщина 60–80 мкм) – обеспечивает декоративное и защитное покрытие.
-
Пескоструйной обработке – придаёт матовый равномерный рельеф.
-
Химическому оксидированию – создаёт конверсионную плёнку для улучшения адгезии.
-
Лазерной гравировке – нанесение маркировки (типоразмер, материал, давление, логотип).
5. Технические характеристики и параметры
| Параметр | Значение |
|---|---|
| Материал | Алюминиевые сплавы ADC12, A380, A356, AlSi10Mg |
| Диапазон диаметров | DN 15 – DN 600 (NPS 1/2 – NPS 24) |
| Классы давления | Class 150, Class 300 (по EN 1759-4) |
| Типы фланцев | Плоские, воротниковые, резьбовые, глухие |
| Температурный диапазон | от -40°C до +260°C |
| Допуск после литья | ±0,05 мм |
| Допуск после CNC | ±0,01 мм |
| Шероховатость | Ra 0,8–3,2 мкм |
| Плотность | 2,7 г/см³ |
| Предел прочности (ADC12) | 228 МПа |
| Предел прочности (A380) | 324 МПа |
| Твёрдость | HB 70–90 |
| Ресурс работы | 100 000+ циклов |
| Покрытия | Анодирование, порошковая краска, пескоструй |
5.1 Соответствие стандартам
Наши алюминиевые литые фланцы соответствуют требованиям международных стандартов:
-
EN 1759-4 – фланцы из алюминиевых сплавов для труб, клапанов, фитингов и арматуры
-
DIN EN 1092-4 – PN-классифицированные фланцы из алюминиевых сплавов
-
ASME B31.3 – расчётные давления и температуры для алюминиевых фланцев
6. Области применения
Алюминиевый литой фланец находит широкое применение в различных отраслях промышленности.
6.1 Нефтегазовая и химическая промышленность
Алюминиевые фланцы используются в трубопроводах для транспортировки жидкостей и газов, в системах нефтепереработки, на буровых платформах и химических производствах. Коррозионная стойкость и лёгкость алюминия делают его идеальным выбором для этих отраслей.
6.2 Энергетика
В электростанциях, тепловых сетях, системах охлаждения и паропроводах алюминиевые фланцы обеспечивают надёжные соединения при высоких температурах и давлениях. Они также используются в ветрогенераторах, солнечных электростанциях и гидроэлектростанциях.
6.3 Судостроение и морская техника
Благодаря высокой коррозионной стойкости к морской воде, алюминиевые фланцы широко применяются в судостроении, на морских платформах и в портовом оборудовании.
6.4 Пищевая и фармацевтическая промышленность
Алюминиевые фланцы из сплавов, не содержащих токсичных элементов, используются в пищевых и фармацевтических производствах, где требуется высокая чистота и безопасность.
6.5 Строительство и инфраструктура
В системах водоснабжения, отопления, вентиляции и кондиционирования (HVAC) алюминиевые фланцы обеспечивают надёжные и долговечные соединения.
6.6 Машиностроение и промышленное оборудование
Фланцы используются в насосах, компрессорах, двигателях, редукторах и другом промышленном оборудовании для соединения компонентов и обеспечения герметичности.
7. Изготовление на заказ по чертежам – опыт SUNLEAF
Компания SUNLEAF специализируется на изготовлении алюминиевых литых фланцев на заказ по чертежам заказчика. Мы сопровождаем проект от идеи до готовой партии, обеспечивая полную конфиденциальность и высокое качество.
7.1 Как мы работаем
-
Приём чертежа. Вы присылаете 3D-модель (STEP, IGES, STP) или 2D-чертёж с размерами, допусками и требованиями.
-
Анализ DFM. Наши инженеры проверяют конструкцию на технологичность литья, дают рекомендации по оптимизации (бесплатно).
-
Проектирование и изготовление пресс-формы. Срок 20–35 дней, стоимость от 4 000 USD. Ресурс формы – до 100 000 циклов.
-
Пробное литьё. Изготовление 5–10 образцов, CNC обработка, отправка вам.
-
Утверждение образца. Вы проверяете качество, вносите корректировки при необходимости.
-
Серийное производство. От 500 штук, срок 20–30 дней.
-
Финишная обработка и упаковка. Анодирование, маркировка, упаковка в антистатические пакеты.
-
Доставка. Организуем доставку в Россию (ж/д, море, авиа).
7.2 Возможности кастомизации
-
Любые типоразмеры. Мы изготавливаем фланцы любых диаметров – от DN 15 до DN 600.
-
Любые классы давления. Доступны Class 150, Class 300, а также PN 10 – PN 63.
-
Любые типы фланцев. Плоские, воротниковые, резьбовые, глухие, сварные.
-
Индивидуальные допуски. По требованию заказчика – повышенная точность.
-
Специальные покрытия. Анодирование, порошковая краска, пескоструй, лазерная маркировка.
8. Преимущества работы с SUNLEAF
-
30 лет опыта в литье под давлением и CNC обработке.
-
Собственный инструментальный цех – мы сами проектируем и изготавливаем пресс-формы, сокращая сроки и стоимость.
-
Полный цикл под одной крышей – от чертежа до готового изделия с покрытием.
-
Сертификаты IATF 16949 и ISO 9001 – гарантия качества.
-
Опыт поставок в Россию с 2010 года – помощь в таможенном оформлении и логистике.
-
Гибкость – от прототипов (50 шт.) до крупных серий (100 000+ шт.).
-
Конфиденциальность – подписываем NDA, чертежи не передаём третьим лицам.
-
Соответствие международным стандартам – EN 1759-4, DIN EN 1092-4, ASME B31.3.
9. Часто задаваемые вопросы (FAQ)
Q1: Какие сплавы используются для изготовления алюминиевых фланцев?
Мы используем алюминиевые сплавы ADC12, A380, A356 и AlSi10Mg. ADC12 – наиболее распространённый, оптимальное соотношение цены и качества. A380 – повышенная прочность (до 324 МПа). A356 – термоупрочняемый для ответственных применений. AlSi10Mg – высокая теплопроводность для теплообменного оборудования.
Q2: Каков минимальный заказ (MOQ) для фланцев?
Минимальная партия для серийного производства – 500 штук. Для прототипов (50–200 шт.) мы используем 3D-песчаные формы без затрат на полноценную пресс-форму.
Q3: Соответствуют ли ваши фланцы международным стандартам?
Да, наши фланцы соответствуют EN 1759-4, DIN EN 1092-4 и ASME B31.3. Мы можем предоставить сертификаты соответствия.
Q4: Какой срок изготовления фланцев?
Пресс-форма – 20–35 дней. Пробные образцы – 10–15 дней. Серийная партия от 500 штук – 20–30 дней.
Q5: Какие покрытия доступны?
Анодирование (чёрное, серебро, золото), порошковая краска (любой цвет RAL), пескоструйная обработка, химическое оксидирование.
Q6: Доставляете ли вы фланцы в Россию?
Да, мы поставляем алюминиевые фланцы в Россию с 2010 года. Организуем доставку железнодорожными контейнерами (25–30 дней), морским транспортом (35–45 дней) или авиа (5–7 дней). Предоставляем полный пакет таможенных документов.
Q7: Могу ли я получить образец перед серийным заказом?
Да, мы изготавливаем пробные образцы (5–10 штук) для проверки качества и соответствия чертежу.
Q8: Каков температурный диапазон эксплуатации фланцев?
Алюминиевые фланцы работают в диапазоне температур от -40°C до +260°C.
10. Как заказать алюминиевый литой фланец
-
Пришлите чертёж через сайт sunleafcn.ru или email.
-
Укажите диаметр, класс давления, тип фланца, материал, покрытие и тираж.
-
Получите коммерческое предложение в течение 24 часов.
-
Подпишите контракт, внесите 50% предоплаты за пресс-форму.
-
Изготовление пресс-формы (20–35 дней) и образцов (10–15 дней).
-
Утверждение образцов, запуск серии от 500 шт. (20–30 дней).
-
Доставка в Россию (ж/д 25–30 дней, море 35–45 дней, авиа 5–7 дней).
Заключение
Алюминиевый литой фланец – это надёжное, лёгкое и долговечное решение для соединения трубопроводов и оборудования в различных отраслях промышленности. Благодаря сочетанию литья под давлением и прецизионной CNC обработки, наши фланцы обеспечивают высокую точность, коррозионную стойкость и экономическую эффективность. Компания SUNLEAF предлагает полный цикл производства – от проектирования пресс-формы до финишной обработки и доставки.
Пришлите ваш чертёж – мы рассчитаем стоимость фланца в течение 24 часов!
