Что такое алюминиевые литые боксы
Почему литые боксы лучше сварных и пластиковых
Технология литья под давлением для производства боксов
Экранирование и теплоотвод – ключевые свойства литых боксов
OEM производство в Китае: преимущества для заказчика
Изготовление алюминиевых литых боксов по чертежам
Где применяются алюминиевые литые боксы
Контроль качества и сертификаты IATF 16949, ISO 9001
Как заказать алюминиевые литые боксы на заказ

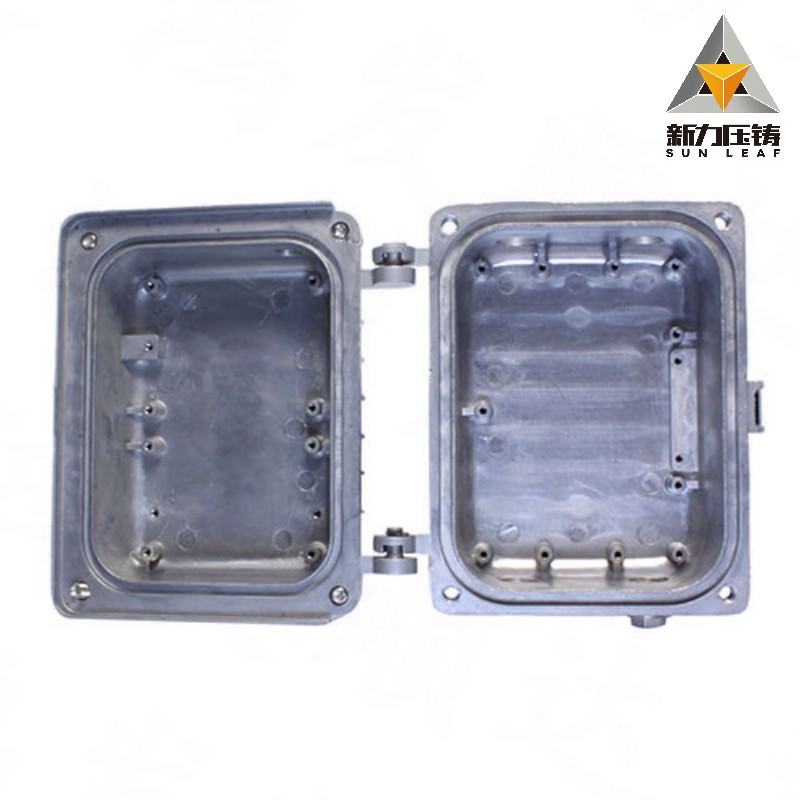

Алюминиевые литые боксы – это герметичные или вентилируемые корпуса, изготовленные методом литья под давлением. Такие литые боксы используются для защиты электроники, приборов, блоков питания, контроллеров и другого оборудования от внешних воздействий, а также для обеспечения электромагнитной совместимости и теплоотвода. Алюминиевые литые боксы отличаются высокой прочностью, лёгким весом, коррозионной стойкостью и точной геометрией.
Наш завод специализируется на производстве алюминиевых литых боксов на заказ. Мы изготавливаем боксы по чертежам заказчика из сплавов ADC12, A380 или A356. Каждый литой бокс проходит полный цикл контроля: от спектрального анализа сплава до испытаний на герметичность и экранирование. Алюминиевые литые боксы от китайского производителя – это надёжное решение для вашей электроники.
Сварные стальные боксы тяжелы, подвержены коррозии и требуют дополнительной герметизации швов. Пластиковые боксы не отводят тепло, не экранируют помехи и со временем становятся хрупкими. Алюминиевые литые боксы лишены этих недостатков:
Монолитная конструкция. Литьё под давлением создаёт бокс без швов и сварных соединений. Это гарантирует герметичность и прочность.
Теплоотвод. Алюминий с теплопроводностью 150–200 Вт/(м·K) эффективно отводит тепло от электронных компонентов. Литые боксы могут иметь интегрированные рёбра охлаждения.
Экранирование. Алюминиевый литой бокс обеспечивает ослабление электромагнитных помех до 50 дБ, защищая чувствительные схемы.
Лёгкий вес. Алюминий в три раза легче стали, что важно для переносимых и настенных устройств.
Коррозионная стойкость. Порошковая краска или анодирование защищают бокс от влаги, соли и реагентов.
Алюминиевые литые боксы изготавливаются на автоматизированных линиях литья под давлением усилием от 180 до 3500 тонн. Расплавленный алюминий (660–700°C) впрыскивается в стальную пресс-форму под давлением до 1000 бар. Цикл литья одного бокса занимает 30–180 секунд. Чем сложнее геометрия, тем больше время.
Преимущества литья под давлением для боксов:
Точность ±0,05 мм – идеальная посадка крышки и основания.
Возможность отливать рёбра, бобышки, резьбовые вставки, уплотнительные канавки и ниши под разъёмы за один цикл.
Отсутствие пористости и раковин – плотная структура, выдерживающая давление до 5 бар.
Повторяемость – каждый литой бокс в партии идентичен первому.
После литья алюминиевые литые боксы поступают на CNC обработку. Мы фрезеруем плоскости разъёма, сверлим отверстия под кабельные вводы (PG9, PG11, PG13.5) и разъёмы, нарезаем резьбу M3–M6. CNC обработка обеспечивает допуски до ±0,01 мм и шероховатость Ra 1,6 мкм.
Алюминиевые литые боксы часто используются для защиты чувствительной электроники от внешних и внутренних помех. Для усиления экранирования мы можем:
Установить внутренние перегородки из алюминия или перфорированной стали.
Добавить контактные пружины и токопроводящие прокладки.
Выполнить двухкамерную конструкцию, разделяющую силовые и сигнальные цепи.

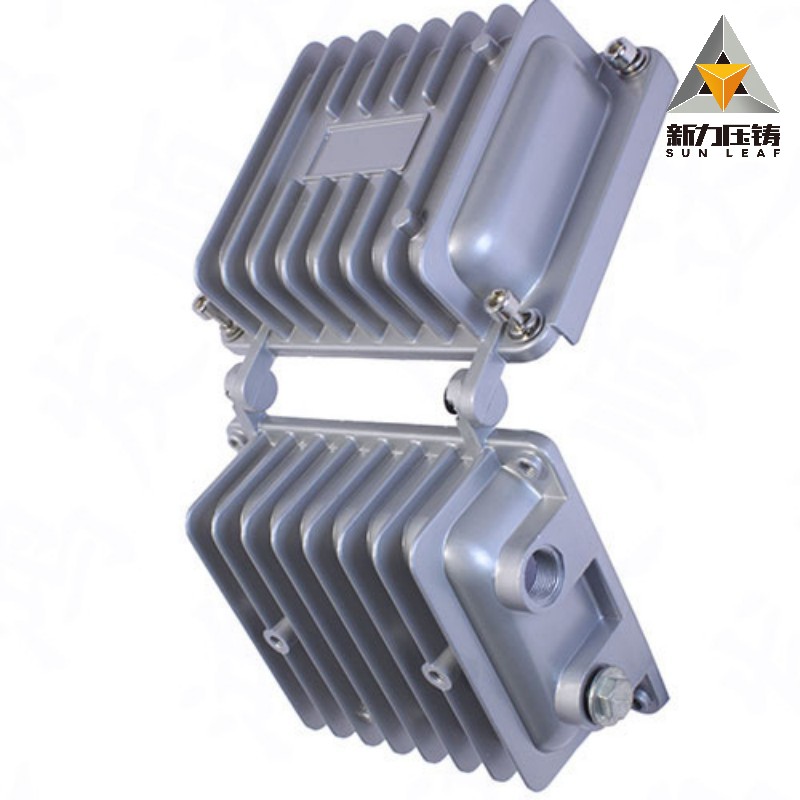

Теплоотвод важен для боксов, содержащих источники питания или усилители мощности. Мы проектируем литые боксы с рёбрами охлаждения различной конфигурации: продольные, перекрёстные, радиальные. Высота ребер – от 5 до 30 мм, шаг – 4–10 мм. По желанию заказчика проводим тепловое моделирование и оптимизируем форму бокса под конкретную тепловую нагрузку (10–200 Вт).
OEM производство в Китае алюминиевых литых боксов позволяет получить качественную продукцию по ценам на 30–50% ниже европейских. Мы работаем напрямую, без посредников. Наш завод имеет сертификаты IATF 16949 (автомобильный стандарт) и ISO 9001.
Преимущества OEM производства в Китае у нас:
Прямые поставки – вы платите только за продукцию.
Гибкие минимальные партии – от 500 штук для серийного производства; тестовые партии (50–200 шт.) возможны через 3D-песчаные формы.
Бесплатный инжиниринг – наши инженеры помогут оптимизировать конструкцию бокса под литьё, улучшить экранирование и снизить себестоимость.
Конфиденциальность – ваши чертежи не передаются третьим лицам.
Полный цикл – от пресс-формы до упаковки с вашим логотипом.
Изготовление алюминиевых литых боксов на заказ начинается с получения вашей документации. Принимаем:
3D-модели (STEP, IGES, STP)
2D-чертежи (PDF, DWG)
Эскизы от руки с размерами
Наши инженеры проверяют конструкцию на технологичность: литейные уклоны (1–2°), толщину стенок (2–5 мм), расположение литников и вентиляции. Затем мы проектируем пресс-форму. Срок – 20–35 дней, стоимость от 5000 до 25000 USD (окупается при заказе 2000–5000 штук). Пробные образцы литых боксов (5–10 шт.) отливаются за 10–15 дней и отправляются вам. После утверждения образца запускается серия от 500 штук. Срок серийной партии – 20–30 дней.
Мы также наносим логотип (лазерная гравировка или шелкография), устанавливаем уплотнители (силикон, EPDM) для степени защиты IP65–IP67, упаковываем боксы в антистатические пакеты и коробки с вашим брендингом.
Промышленная электроника: контроллеры, частотные преобразователи, источники питания.
Светотехника: драйверы для светодиодных светильников, уличных прожекторов, архитектурной подсветки.
Телекоммуникации: базовые станции, роутеры, усилители сигнала, репитеры.
Транспорт: бортовые компьютеры, навигационные блоки, зарядные устройства для электромобилей.
Медицинское оборудование: диагностические приборы, мониторы пациентов.
Бытовая электроника: блоки управления, зарядные станции, преобразователи.
Каждая партия алюминиевых литых боксов проходит:
Спектральный анализ сплава.
Контроль геометрии на КИМ.
Испытание на герметичность (давлением 0,5 МПа под водой).
Рентгеновский контроль (выборочно).
Проверку экранирования (по желанию).
Наличие сертификатов IATF 16949 и ISO 9001 гарантирует стабильное качество боксов. Мы предоставляем протоколы испытаний и сертификаты на каждую партию.
Пришлите чертёж или 3D-модель через форму на сайте или по email.
Укажите материал, степень защиты (IP), цвет, тираж и необходимость экранирования.
Получите КП в течение 24 часов (стоимость пресс-формы, цена образцов, серийная цена, доставка).
Подпишите контракт и внесите предоплату (50% за оснастку).
Мы изготовим пресс-форму (20–35 дней) и отливаем образцы (10–15 дней).
Вы утверждаете образец – запуск серии (от 500 шт., 20–30 дней).
Доставка в Россию: Ж/Д (25–30 дн.), море (35–45 дн.), авиа (5–7 дн.). Полный пакет таможенных документов.
Алюминиевые литые боксы на заказ – производство в Китае, экранирование, теплоотвод, OEM по чертежам – это ваша гарантия надёжной защиты электроники. Свяжитесь с нами сегодня.
| 2D/3D чертежи | Материал и количество | Применение и требования | Образцы и упаковка |
| Пришлите файлы в формате PDF, STEP, IGES или DWG. | Укажите сплав (алюминий / магний / цинк) и примерный объём заказа. | Опишите назначение детали, нужны ли спецобработка, допуски, сертификация. | Нужны ли прототипы? Есть ли особые требования к упаковке / маркировке? |
Примечание:Если какая-то информация отсутствует — не беспокойтесь. Мы поможем вам собрать недостающие данные и дадим рекомендации.
| Тип машины | Метод литья |
| Камерная холодного литья (160-1250 т), камерная горячего литья (для цинка) | Точное литье под высоким давлением |
| Материалы | Пресс-форма |
| Алюминиевые сплавы (ADC12, A380, A360, A413), магниевые сплавы (AZ91D, AM60B, AE44), цинковые сплавы (Zamak 3/5, ZA8, ZA27) | Горизонтальная камера |
| Класс точности | Качество поверхности отливки |
| CT6 (механическая обработка до ±0,01 мм) | Качество поверхности отливки |
| Обработка | Подготовка поверхности |
| CNC (сверление, нарезание резьбы, точение, фрезерование), растачивание, хонингование | Удаление заусенцев, полировка, пескоструйная обработка, порошковое напыление, анодирование, гальваническое покрытие, окраска, PTFE покрытие, антикоррозийное покрытие |
| Возможности | Срок изготовления |
| Разработка и изготовление пресс-форм собственными силами (UG/Pro/E/CAD/CAE), анализ литья под давлением | 25-45 дней (в зависимости от сложности) |
| Стандарты |
| ISO 9001, IATF 16949, CE, RoHS, LFGB, EAC |
| Упаковка | Порт отгрузки |
| Пена EPE + экспортный картон, фанера, паллеты, индивидуальная упаковка | Гуандун / Китай |
| OEM / ODM | Быстрое прототипирование | MOQ |
| Индивидуальные размеры, цвета, логотипы, упаковка | 15-25 дней | от 500 шт. (для пробных партий – договорная) |
